集装箱防腐难题破解!氟碳面漆耐盐雾耐磨,长途运输不生锈_海运

集装箱作为全球物流运输的核心载体，长期面临海运高盐雾、陆地风沙磨损、装卸碰撞、昼夜温差交替及不同地域气候侵蚀等多重考验。传统集装箱面漆常陷入“短途显旧、长途生锈”的困境：海运中被盐雾侵蚀导致漆膜脱落、基材锈蚀，装卸时被货物剐蹭磨损露底，长期使用后褪色粉化，不仅缩短集装箱使用寿命，还可能因锈蚀污染货物、影响货物运输安全，增加维修翻新与置换成本。针对这一行业痛点，今天为大家推荐集装箱防腐利器——氟碳面漆，以“耐盐雾耐磨”为核心，筑牢长效防腐屏障，确保集装箱长途运输全程不生锈，兼顾防护与实用需求！

一、核心优点：耐盐雾耐磨双优，全方位守护集装箱

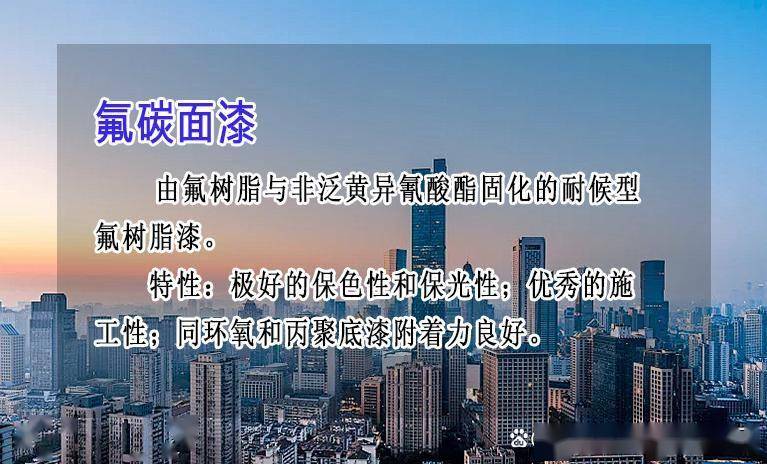

这款氟碳面漆专为集装箱严苛服役环境定制研发，采用进口聚偏氟乙烯（PVDF）树脂体系，融合高硬度耐磨填料、耐盐雾防腐助剂及耐候色浆精制而成，严格符合GB 30981—2020《工业防护涂料中有害物质限量》及集装箱涂装行业标准，在耐盐雾、耐磨性、防腐性与适配性上实现精准突破，核心优势如下：

1. 超强耐盐雾，海运腐蚀克星。依托氟碳树脂致密分子结构与专用抗盐雾助剂，能强效阻隔海洋高盐雾、海水飞溅带来的氯离子侵蚀，耐盐雾测试可达2000小时以上，远超行业常规标准；即便长期往返于远洋航线，也能有效防止漆膜鼓泡、脱落、基材锈蚀，确保集装箱海运全程防腐无忧。

2. 高硬度耐磨，抵御装卸与风沙损耗。添加纳米级耐磨填料，固化后漆膜硬度达2H（铅笔硬度测试），附着力等级0级，具备优异的抗摩擦、抗冲击性能；可轻松抵御货物装卸时的剐蹭、堆叠挤压，以及陆地运输中的风沙冲蚀，不易出现划痕、露底，减少装卸与运输过程中的漆面损伤，延长维护周期。

3. 长效防腐不生锈，延长服役寿命。固化后形成无缝致密防护膜，能全方位阻隔水分、氧气、工业大气污染物及酸碱介质渗透，对集装箱常用的Q235钢结构基材实现全面防护；避免基材氧化锈蚀，有效延长集装箱服役寿命至15年以上，大幅降低频繁翻新与置换成本。

4. 耐候性卓越，适配全地域气候。具备优异的耐高低温（-40℃~80℃）、耐湿热、耐紫外线性能，耐湿热测试达1500小时以上；可轻松应对远洋高温高湿、北方高寒、南方强日照等不同地域气候，长期使用不褪色、不粉化，保持集装箱外观整洁，避免因外观破损影响货物承运形象。

5. 施工高效适配，契合集装箱批量生产。施工温度范围宽（5-40℃），相对湿度≤85%均可作业，可采用无气喷涂适配集装箱大面积、批量涂装需求，喷涂流平性好，无桔皮、针孔等瑕疵；涂料调配简单，重涂间隔8-12小时，能快速完成集装箱整体涂装，缩短生产周期，适配物流行业高效周转需求。

6. 耐污易打理，降低日常维护成本。漆膜表面光滑致密，具备良好的疏水性与耐污性，海运残留的盐渍、陆地灰尘等污渍，经雨水冲刷或简单擦拭即可清洁，无需频繁人工维护，进一步降低集装箱运营成本。

二、核心用途：精准覆盖全类型集装箱及物流关联场景

凭借“耐盐雾耐磨、长途不生锈、长效防腐”的核心优势，这款氟碳面漆广泛适配各类型集装箱及物流运输关联设施涂装需求，覆盖新建生产与老旧集装箱翻新，具体用途如下：

1. 海运集装箱：适用于干货集装箱、冷藏集装箱、液货集装箱等各类海运集装箱；耐盐雾性能适配远洋航线高盐环境，耐磨特性抵御装卸损耗，确保集装箱长期海运不生锈，保障货物运输安全。

2. 陆运集装箱：用于公路、铁路运输集装箱、集装箱式活动房、移动货柜等；耐候耐磨性能适配陆地风沙、装卸剐蹭及不同气候，保持外观整洁，延长陆运集装箱使用寿命。

3. 特种集装箱：适配危险品集装箱、食品运输集装箱、设备运输专用集装箱等；强效防腐性能避免基材锈蚀污染货物，耐候性确保不同运输场景下漆膜稳定，契合特种货物运输的严苛要求。

4. 老旧集装箱翻新：用于已锈蚀、褪色、漆膜脱落的老旧集装箱翻新；可直接在经打磨处理的旧涂层表面施工，快速修复防腐屏障与外观瑕疵，无需整体置换，大幅降低集装箱更新成本。

5. 集装箱关联设施：适用于集装箱码头堆放架、物流园区货柜支架、集装箱改装设备等关联设施；与集装箱涂装形成统一防护体系，耐盐雾耐磨性能适配码头高盐环境与频繁作业损耗，延长关联设施使用寿命。

三、施工要求：规范操作，保障防腐耐磨双重效果

为充分发挥本品“耐盐雾耐磨、长途不生锈”的核心优势，结合集装箱钢结构材质、批量涂装及户外作业特性，需严格遵循以下施工规范要求：

1. 基面处理：集装箱钢结构基材需彻底清洁，去除表面油污、灰尘、铁锈、氧化皮及焊渣，采用抛丸除锈至Sa2.5级标准，粗糙度控制在30-60μm；打磨后及时涂刷底漆并固化，避免基材二次锈蚀；老旧集装箱需清除松动旧涂层与锈蚀部位，对坑洼处补平后再施工底漆，确保基面坚实平整。所有基材含水率需≤10%，基材温度高于露点温度3℃以上，避免结露影响附着力。

2. 施工环境：选择5-40℃、相对湿度≤85%的环境施工，避免在雨天、大风（风力≥5级）、高温暴晒（温度＞40℃）或低温冻融天气作业；户外涂装需做好防风、防雨防护，码头区域施工需避开涨潮、海风强劲时段，确保施工环境洁净，避免盐粒、灰尘等杂质混入漆膜影响性能。

3. 涂料调配：本品为双组份氟碳面漆，需按产品说明书重量比（如主剂:固化剂=5:1）精准混合，用电动搅拌器搅拌均匀后静置熟化15-20分钟；如需稀释，仅可使用专用氟碳稀释剂，稀释比例≤10%，严禁用水或其他溶剂稀释，避免破坏漆膜致密性与防腐性能；调配后的涂料需在4小时内用完（23℃环境），高温环境需缩短使用时间，防止固化失效。

4. 施工与成膜：推荐无气喷涂方式施工（喷嘴压力18-22MPa，孔径0.5-0.6mm，喷涂距离20-30cm），确保护装箱箱体、边角、焊缝、门把手等部位均匀覆盖，无漏涂、流挂；干膜厚度控制在30-50μm，如需提升耐盐雾耐磨等级可分两道涂装，间隔≥8小时；施工后及时检查，对漏涂、划痕部位进行修补，确保漆膜完整均匀。

5. 后续养护：涂层表干前避免触碰、沾染杂质或淋雨，实干后可进行堆叠、装卸作业；完全固化前（7天/23℃）避免强外力撞击、酸碱侵蚀及长时间浸泡；日常维护建议定期用清水冲洗表面盐渍、灰尘，避免使用强腐蚀性清洁剂，确保护漆膜完整性。

四、配套涂料：科学搭配，构建集装箱长效防腐体系

集装箱长效防腐的核心在于“底漆+面漆”协同增效，这款氟碳面漆需与适配的底漆、中间漆科学搭配，才能最大化发挥耐盐雾耐磨、不生锈的效果，推荐以下3套集装箱专用配套方案：

1. 常规海运/陆运配套：水性环氧富锌底漆（干膜60μm）+ 氟碳面漆（干膜40μm）；底漆形成阴极保护屏障，强效防锈，面漆耐盐雾耐磨，全体系防护适配多数常规运输场景，兼顾防护与成本。

2. 远洋严酷盐雾配套：水性环氧富锌底漆（干膜60μm）+ 水性环氧云铁中间漆（干膜40μm）+ 氟碳面漆（干膜40μm）；中间漆增厚强化屏蔽防护，抵御远洋高盐雾侵蚀，协同面漆实现20年以上长效防腐，适配远洋航线、沿海码头等严酷场景。

3. 老旧集装箱翻新配套：旧涂层打磨处理 + 水性环氧封闭底漆（干膜30μm）+ 氟碳面漆（干膜40μm）；封闭底漆增强新旧涂层兼容性，快速修复旧箱体锈蚀、褪色问题，无需整体打磨，大幅缩短翻新周期、降低成本。

五、结语：集装箱防腐选对漆，长途运输更省心

集装箱的防腐性能直接决定其使用寿命、运营成本与承运形象，传统面漆耐盐雾差、不耐磨的弊端，早已无法适配现代物流长途运输的严苛需求。这款氟碳面漆精准攻克行业痛点，以“超强耐盐雾”抵御海运侵蚀，以“高硬度耐磨”抵御装卸损耗，以“长效防腐”确保全程不生锈，完美兼顾防护性、实用性与经济性，为集装箱运输保驾护航。
