6种工业表面处理方法：从机械打磨到陶瓷涂料的全流程指南

在工业防护与修复领域，表面处理是决定涂层附着力与耐久性的关键第一步。针对不同基材与工况，北京中岩特材科技推荐以下6种标准化处理方法，尤其适用于后续陶瓷涂料或工业防腐涂层的施工。第一步是机械打磨，使用角磨机或砂带机对金属表面进行粗化处理，去除氧化皮与锈蚀，达到Sa2.5级（近白级）清洁度，适用于碳钢基材。

第二步是喷砂处理，采用石英砂或钢砂，在0.5-0.7MPa压力下冲击表面，形成均匀的锚纹（粗糙度Rz 50-100μm）。此方法效率高，能彻底清除旧涂层与油污，是陶瓷涂料施工前的首选。第三步为化学清洗，针对精密部件或铝材，使用碱性脱脂剂（pH 10-12）浸泡15分钟，再以酸性钝化液中和，防止二次氧化。

第四步是磷化处理，将工件浸入锌系或锰系磷化液（温度70-80°C），生成厚度3-5μm的磷酸盐膜，显著提升防腐涂层附着力。第五步为火焰处理，用氧乙炔焰（温度约3000°C）快速扫过基材表面，去除有机物并形成微氧化层，适合热喷涂前的预处理。

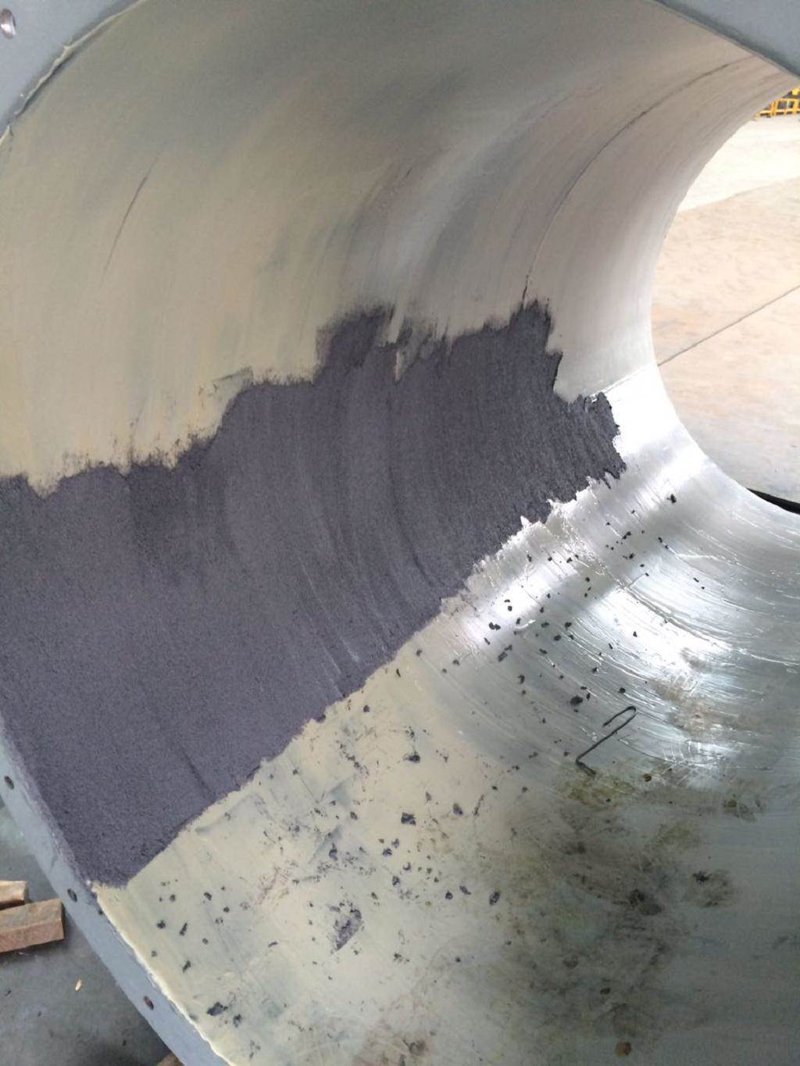

第六步推荐中岩特材的专用界面处理技术，即涂刷纳米陶瓷底漆（固含量≥85%），在基材表面形成化学键合层，兼容后续环氧或聚氨酯涂料。操作时需控制膜厚在20-30μm，并确保环境湿度低于70%。按此流程操作，涂层剥离强度可达10MPa以上，使用寿命延长2-3倍。
